一、概述
ZK-3C 三相可控硅调压触发器采用集成电路器件工艺制造，其技术性能稳定抗干扰能力强，质量可靠。仪表面板设有“输出设定”功率调正纽（拨盘）、“自动/手动”切换按键以及“调压/调功”两种触发可控硅工作方式按键，内置6位数码功能开关，以满足用户对控制系统的需求，且体积小、重量轻，是各种类型三相电加热自动控温系的理想执行器。
二、技术指标
1、输入信号：DC0-10mA,输入阻抗800欧姆。（根据用户需要还可提供DC4-20mA，DC1-5V等。）
2、输出信号：三相脉冲输出，每相输出正脉冲。
脉冲幅值≥4V(20负载);
脉冲宽度≥0.2ms:
移相范围≥170;
功率调节范围:0-**线性调节.
3、配用可控硅:KP管(单向)1000A以下.
KS管(双向)500A以下.
4、电源:-380V±10%,50HZ.
5、工作环境:温度＜50℃,相对湿度＜85%.
6、重量:≤3kg.
7、消耗功率:约6W.
三、面板布置说明
1、“%”------符号窗口显示输出量分比；
2、“输出调节”------设定输出功率；
3、“调压/调功按键”------选择触发可控硅工作方式；
4、“手动/自动”------选择手动调正或自动调正；
5、“开/关”------启、停触发可控硅。
四、安装与接线
1、外形尺寸：（长*宽*深）160*80*130
安装面板开孔尺寸：152*76
2、接线端如图所示

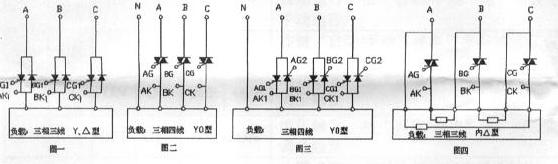

3、与四种典型控制电路连接，使用接线图（仅供参考）
说明：1.ZK-3C接线无相序要求；
2.订货时，请说明控制电路形式。
五、仪表的使用方式
1、ZK-3C接线相序要求，共有三组线，使用中请区别清楚，严格按图接线，
要求将所有的线紧靠可控硅引出到仪表。
2、查各接线端子接线无误，可接通电源，此时“%”窗口亮，调压指示灯亮
（或调功指示灯亮）
3、将“输出调节”拨盘左旋到始点。
4、按“手动/自动”选择输出方式按键，按一次手动输出指示灯亮，按第二次自动输出指示灯亮。
5、轻按“调压/调功”选择触发可控硅工作方式按键，可改变可控硅工作方式（出厂时ZK-3C设定在调 压触发状态或根椐用户要求设定工作状态）。
6、调正“输出调节”拨盘，同时观察“%”显示窗口，调整至你需要的输出功率，仪表同时进入触发可 控硅工作状态。
7、仪表设定在“调压”触发可控硅工作方式时，输出为调压方式（移相型）。
8、轻按“关”键，仪表停止工作。
9、仪表具有断电自动关机功能。

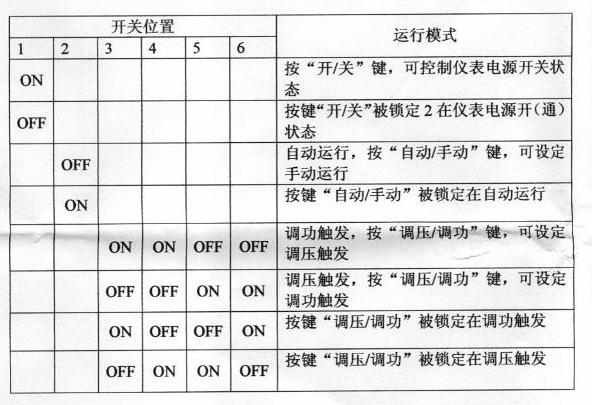

10、仪表内置6位数码功能开关：
仪表机芯与外壳采用插接方式设计，开关的位置在显示板背后，用户可根据现场运行要求，抽出仪表机芯，对照功能表进行设置。
出厂设置：
1-ON（开）、2-OFF（自动）、3-OFF（调压/调功）、4-OFF（调压/调功），5-ON（调压/调功） ，6-ON（调压/调功）。
