深度讲解工业热电偶的安装与接线教程

点击次数:   发布时间:2018-04-10 10:32:04

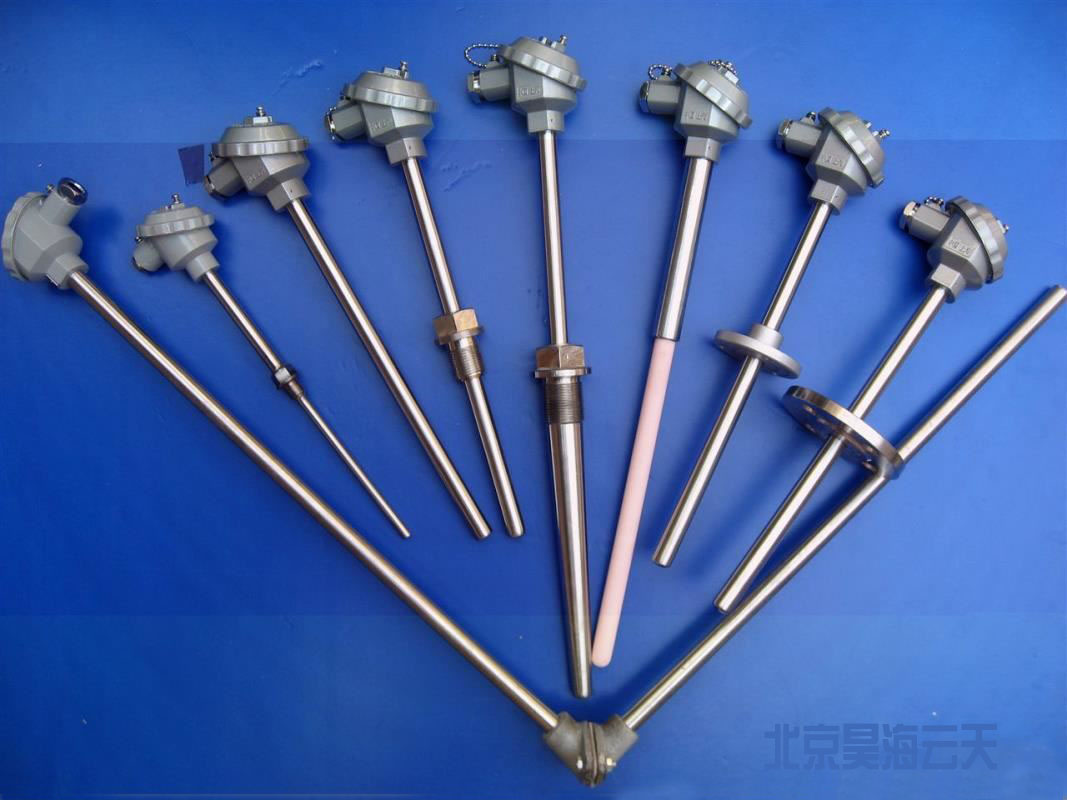

  一、热电偶的安装说明

  在生产中由于被测对象不同,环境条件不同,测量要求不同,和热电阻的安装方法及采取的措施也不同,需要考虑的问题比较多,但原则上可以从测温的准确性、**性、维修方便三个方面来考虑。

  为避免测温元件损坏,应保证其有足够的机械强度,为保护感温元件不受磨损应加保护屏或保护管等,为确保**、可靠,测温元件的安装方法应视具体情况(如待测介质的温度、压力、测温元件的长度及其安装位置、形式等)而定。下面仅举几例以引起注意:

  凡安装承受压力的测温元件,都必须保证其密封性。高温下工作的热电偶,为防止保护管在高温下产生变形,一般应垂直安装,若必须水平安装则不宜过长,并用支架保护热电偶。若测温元件安装于介质流速较大的管道中,则其应倾斜安装。为防止测温元件受到过大的冲蚀,**安装在管道的弯曲处。当介质压力超过10MPa时,必须在测量元件上加保护外套。热电偶/热电阻的安装部位还应考虑其拆装、维修、校验的足够空间和场地,具有较长保护管的热电偶、热电阻应能方便地拆装。

  二、热电偶在安装的注意事项

  1、安装的位置。 热电偶 的安装应尽可能靠近欲测的温度控制点,使其测量端与被测介质充分接触,远离强磁场和强电场。热电偶的测温点选择应具有代表性,不能安放在被测介质很少流动的区域内。当测量管道内气体的温度时,必须使热电偶逆着流动方向安装;当测量管道中流体的温度时,必须使热电偶的测量端处于管道中流速**处,且使其保护套管的末端越过流速中心线;当测量固体温度时,必须使热电偶的测量端与被测体表面紧密顶靠,并减少接触点附近的温度梯度,以减少导热误差。

  2、插入的深度。热电偶安装时,应将其浸入被测介质之中,并有一定的浸入深度。一般情况下,当采用金属保护管时,插入深度应为其直径的15~20倍;当采用非金属保护管时,插入深度应为其直径的10~15倍。

  3、热辐射作用。在热电偶附近如果存在与其具有一定温差的很大物体时,热电偶将接受辐射能。从而显著改变了被测介质的温度,此时可采用辐射屏蔽罩来使其温度接近气体温度,亦即使用屏蔽式热电偶。

  4、补偿导线的作用。补偿导线是指链接热电偶接线盒与温度指示仪表的一对带有绝缘层的导线。正确地使用补偿导线,不但可以讲热电偶的参考端延伸到院里热源或环境温度较恒定的地方,改善其测温线路的机械物理性能,而且还能降低测量线路的成本,提高测温准确性,即起到补偿温度作用。补偿导线的使用还应注意,其两连接点的温度应相同,且不得超过规定的使用温度(普通型不大于100°C,耐热型不大于200°C),同时保证其与热电偶连接时极性不得接反,否则将产生附加热电动势,对回路纵热电动势产生影响,从而增大测温误差。

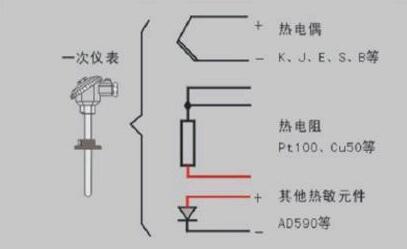

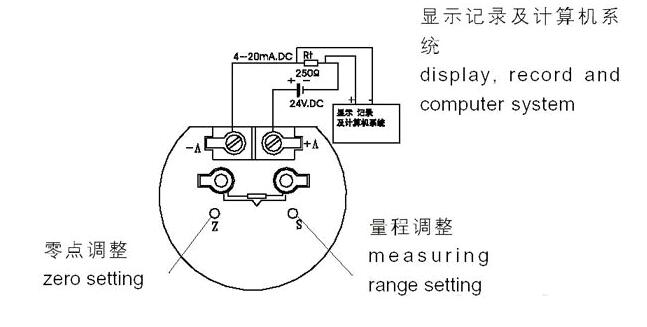

     三、热电偶接线方法

  热电偶接线方法:热电偶是和配套的二次表使用的,热电偶用延伸电缆,接到二次表上就行了。这个电压很小的,是mV级的,要分正负极的。

  对热电偶与热电阻的安装,应注意有利于测温准确,**可考及维修方便,而且不影响设备运行和生产操作.要满足以上要求,



  在选择对热电偶和热电阻的安装部位和插入深度时要注意以下几点:

  1、为了使热电偶和热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电偶或热电阻。

  2、带有保护套管的热电偶和热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

  (1)对于测量管道中心流体温度的热电偶,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装).如被测流体的管道直径是200毫米,那热电偶或热电阻插入深度应选择100毫米;

  (2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电偶,浅插式的热电偶保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电偶的标准插入深度为100mm;

  (3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电偶或热电阻插入深度1 m即可;

  (4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

  四、其他常见问题

  热电阻和热电偶有两种安装方式:螺纹和法兰。如何进行选择安装方式?

  安装方式是**现场实际需求安排设计。

  一般情况下使用螺纹安装比较方便实用。

  法兰安装适用以下情形:

  1、设备开口有讲究(焊接,材质,强度)。如一些设备的开口都是法兰引出的;

  2、设备对测温点增加外保护管(高温,磨损,腐蚀)。这时安装口会很大;

  总之螺纹适合安装时在现场开口。若设备不适合现场开口,则用法兰的多。

  有一种在法兰上焊接螺纹凸台的安装形式,比较能兼顾两种需要。
