教您K型热电偶如何接线？

　　

前言：K型热电偶如何接线首先我们要知道K型热电偶接线有正负极之分，

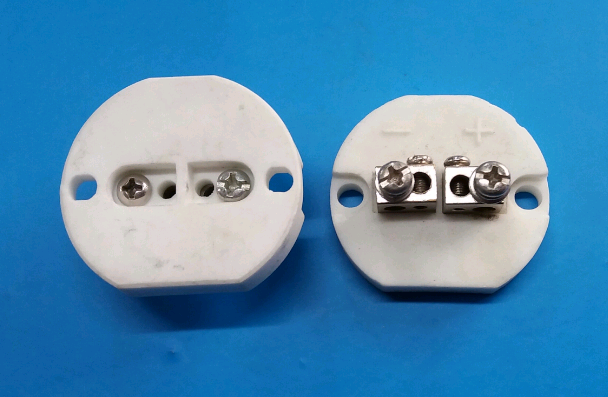

　　通过：在接线板子上面就有标定：+，-，但是也的厂家没有正负之分，

　　这样就需要技术人员凭经验来判定，判定方法有以下几种：

　　一，是用颜色来区分，绿的为正极，灰的为负极

　　二，用面用表来测量一下

　　三，接线后看一下温度走势

　　四，如果磁铁也可以用磁铁来判定

　　五，补偿导线也需要正确接线，也有正负极之分

　　六，接仪表，也要注意正负之分，端子上面都有标注

　　通用接线端子不能用于热电偶的接线，因为端子内的导流条通常是用专用铜材料如电解铜制成的，与组成热电偶的铜材料不同，

　　与通用的组合接线端子按片提供不同，热电偶接线端子是成对提供的。每对热电偶端子的导流条是由不同的金属材料做成的。

　　针对不同型号的热电偶，相应有不同的接线端子。热偶端子内所用的 导电材料应与组成热电偶的导电材料完全一致，

　　从而确保热电偶信号在传递过程中的准确性。

　　工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从0℃到1800℃范围的液体、蒸汽和气体介质以及固体的表面温度。

　　如果K型热电偶接线正确，显示温度就正确，如果接线不正确，会起反的作用，

　　K型热电偶在材料的测温过程中，对温度要进行准确的测量，以便对整个过程进行有效的控制。

　　尤其是特殊场合，对所测量的温度的准确度要求很高。在这些领域温度的测量通常采用热电偶传感器来实现。

　　K型热电偶本身具有经济、测量误差小等优点。

　　根据**规定，我公司生产符合IEC国际标准分度号的铂铑 30-铂铑6、铂铑10-铂、镍铬-镍硅、镍铬-康铜等等的装配式热电偶。

　　装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。

　　可选型号

　　B型、S型、K型、E型主要技术参数

　　测量范围及基本误差限
