热电阻如何测温度 热电阻的测温原理

点击次数:   发布时间:

  热电阻在工业生产中的应用也是很广泛的。那么我们来了解一下热电阻是如何测温度的、 热电阻的测温原理又是什么?

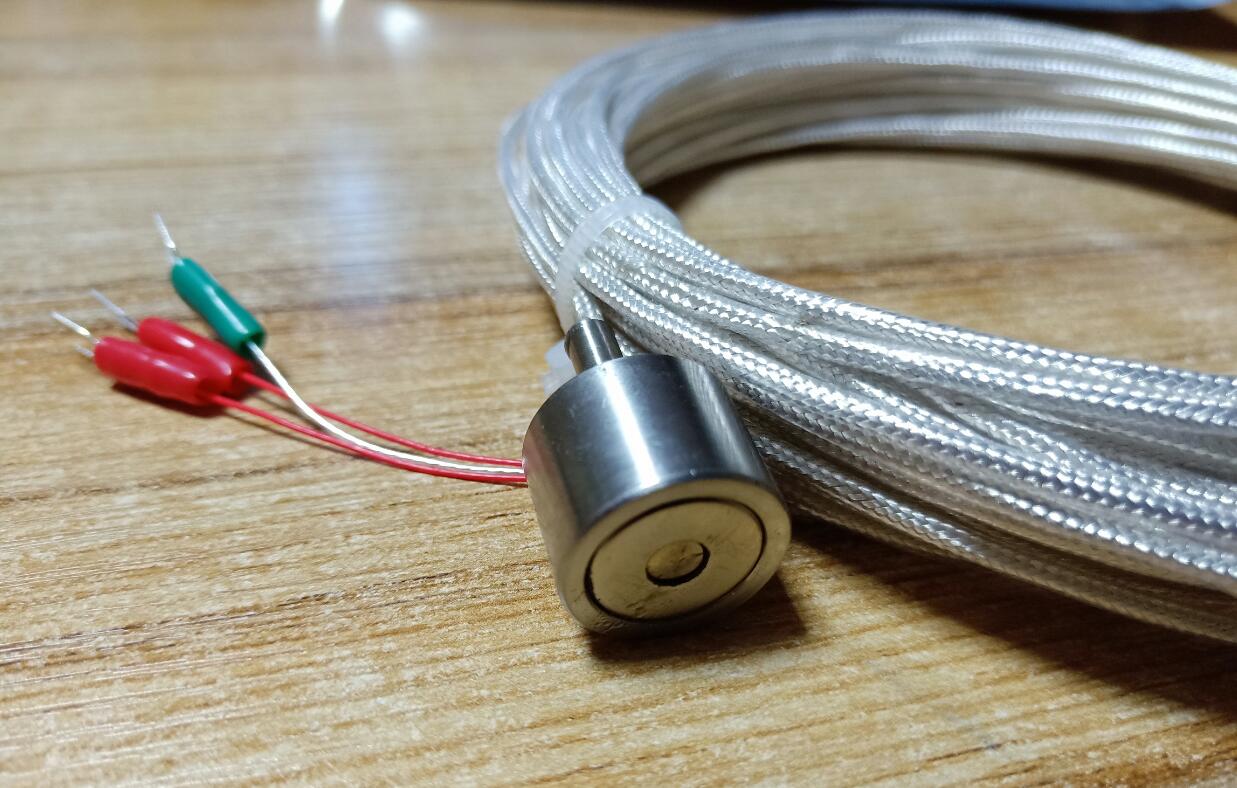

HT-WZPT-101



  热电阻如何测温度

  热电阻测温系统一般由热电阻、连接导线和显示仪表等组成。

  想要正确的测温,使用中必须注意以下两点:

  1、热电阻和显示仪表的分度号必须一致。在DCS系统I/0组态中也要注意分度号的设置。

  2、尽量消除连接导线电阻变化的影响。在热电阻本身没有问题时,只要细心观查工作现场及示值变化,就能找到故障原因。说起来简单,真正处理问题时就要下一些工夫了。当发生问题时,一份对应示值分度表是必不可少的。在工作现场经分度表确定温度是首先要做的。因为这里是热电阻元件与显示仪表的分界线,可以直接分辩出一次元件、二次仪表及线路哪个主面出了问题。

  对热电阻的安装,应注意有利于测温准确,安全可靠及维修方便,

  而且不影响设备运行和生产操作。要满足以上要求,在选择对热电阻的安装部位和插入深度时要注意以下几点:

  A、为了使热电阻的测量端与被测介质之间有充分的热交换,应合理选择测点位置,尽量避免在阀门,弯头及管道和设备的死角附近装设热电阻。

  B、带有保护套管的热电阻有传热和散热损失,为了减少测量误差,热电偶和热电阻应该有足够的插入深度:

  1)对于测量管道中心流体温度的热电阻,一般都应将其测量端插入到管道中心处(垂直安装或倾斜安装)。如被测流体的管道直径是200毫米,那热电阻插入深度应选择100毫米;

  2)对于高温高压和高速流体的温度测量(如主蒸汽温度),为了减小保护套对流体的阻力和防止保护套在流体作用下发生断裂,可采取保护管浅插方式或采用热套式热电阻。浅插式的热电阻保护套管,其插入主蒸汽管道的深度应不小于75mm;热套式热电阻的标准插入深度为100mm。

  3)假如需要测量是烟道内烟气的温度,尽管烟道直径为4m,热电阻插入深度1m即可。

  4)当测量原件插入深度超过1m时,应尽可能垂直安装,或加装支撑架和保护套管。

  安装注意

  1、热电阻应尽量垂直装在水平或垂直管道上,安装时应有保护套管,以方便检修和更换。

  2、高温区使用耐高温电缆或耐高温补偿线。

  3、要根据不同的温度选择不同的测量元件。一般测量温度小于400℃时选择热电阻。

  4、接线要合理美观,表针指示要正确。

  5、测量管道内温度时,元件长度应在管道中心线上(即保护管插入深度应为管径的一半)。

  6、温度动圈表安装时,开孔尺寸要合适,安装要美观大方。

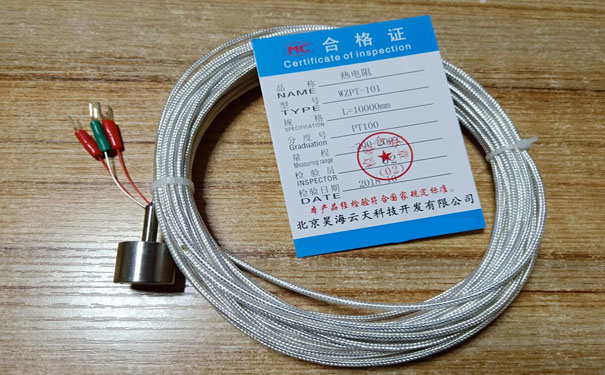

WZPT-101



  热电阻的测温原理

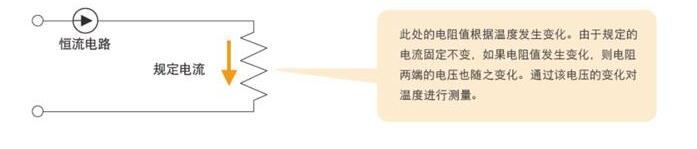

  热电阻元件的电阻值根据温度变化会产生一定比例的变化,让一定电流通过电阻元件,并使用测量器测量电阻元件两端的电压,然后按照欧姆定律U=I×R计算出电阻值,从而推到出温度大小。

  热电阻温度计是利用金属导体的电阻值随温度的变化而改变的特性来测量温度的。

  热电阻的电阻值与温度的关系,一般可用下式表示:

  R=R0[1+α(t-t0)]

  或△R=αR0△t

  式中R0——温度为t0(通常为0℃)时的电阻值;

  α——电阻温度系数;

  △t——温度的变化;

  △R——电阻值的变化。

  可见,由于温度的变化,导致了金属导体电阻的变化。实验表明,大多数金属在温度升高1℃时,电阻值增加0.46~0.6%。设法测出电阻值的变化,就可达到温度测量的目的。





  热电阻测温常会选用以下几种类型

  【Pt100热电阻】使用得最广泛。Pt100是铂热电阻,它的阻值跟温度的变化成正比。PT100的阻值与温度变化关系为:当PT100温度为0℃时它的阻值为100欧姆,在100℃时它的阻值约为138.5欧姆。它的工业原理:当PT100在0摄氏度的时候他的阻值为100欧姆,它的阻值会随着温度上升而成匀速增长的。

  【铜热电阻】温度特性偏差小,价格便宜。但是,由于其电阻率(固有电阻)较小,体积上无法实现小型化。此外,由于在高温下容易氧化,它的使用上限温度为+180。

  【镍热电阻】每1的电阻值变化较大,价格低廉。但是,镍热电阻在+300左右存在临界点,因而其使用上限温度较低。

  【铂钴热电阻】镍钴热电阻是一种将铂钴合金用于电阻元件的传感器,用来测量极低温度

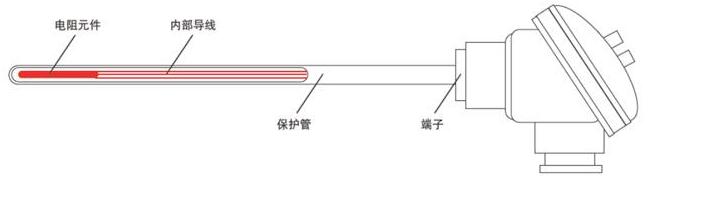

  【装配式热电阻】将内部导线连接到电阻元件并放入保护管,按照端子后进行使用,这是装配式热电阻最基本的结构。其优点是可以选择不同按照形式和不同材质保护管,可以适用于一般环境或耐腐蚀环境测温,此外价格低廉,使用方便。但是和铠装热电阻相比较,也具有体积较大、响应速度慢的缺点。

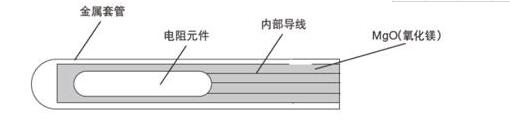

  【铠装热电阻】铠装热电阻是在金属细管(铠装)、内部导线和电阻元件之间填充高纯度MgO(氧化镁),然后进行一体化加工。铠装热电阻体型细长,铠装内不存在空气层,响应迅速是其最大优点。此外,他的好处还在于可以自由弯曲形状,缩细外径。





  关于了解一下热电阻是如何测温度的、 热电阻的测温原理又是什么?北京昊海云天就介绍就到这里,希望能够帮助您更加正确的使用热电阻测温及对热电阻的选型!

如果您对所需的产品不是很了解可以咨询我们帮您选型订做!电话:010-52882318/52882319 传真:010-81500181
