热电偶怎么用 如何使用热电偶

　　对于刚使用热电偶的新手来说，可能以前都没听说过热电偶，那么热电偶怎么用，如何使用热电偶呢?北京昊海云给您提供解答!

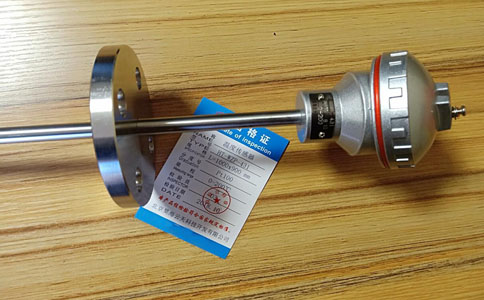

WZP-431

　　热电偶怎么用

　　1、将热电偶测温探头充分插入被测介质中，热电偶会根据温度的高低输出相应的热电势，从热电势的大小就可以知道温度的高低!

　　2、根据被测对象的**温度，和测量精度选择现场适合的热电偶。

　　3、选择热电偶对应的二次仪表

　　3、二次仪表接线端子加上冷端补偿元件

　　4、仪表与热电偶的连接，使用与热电偶对应的补偿导线。

　　6、对测量系统进行标定。

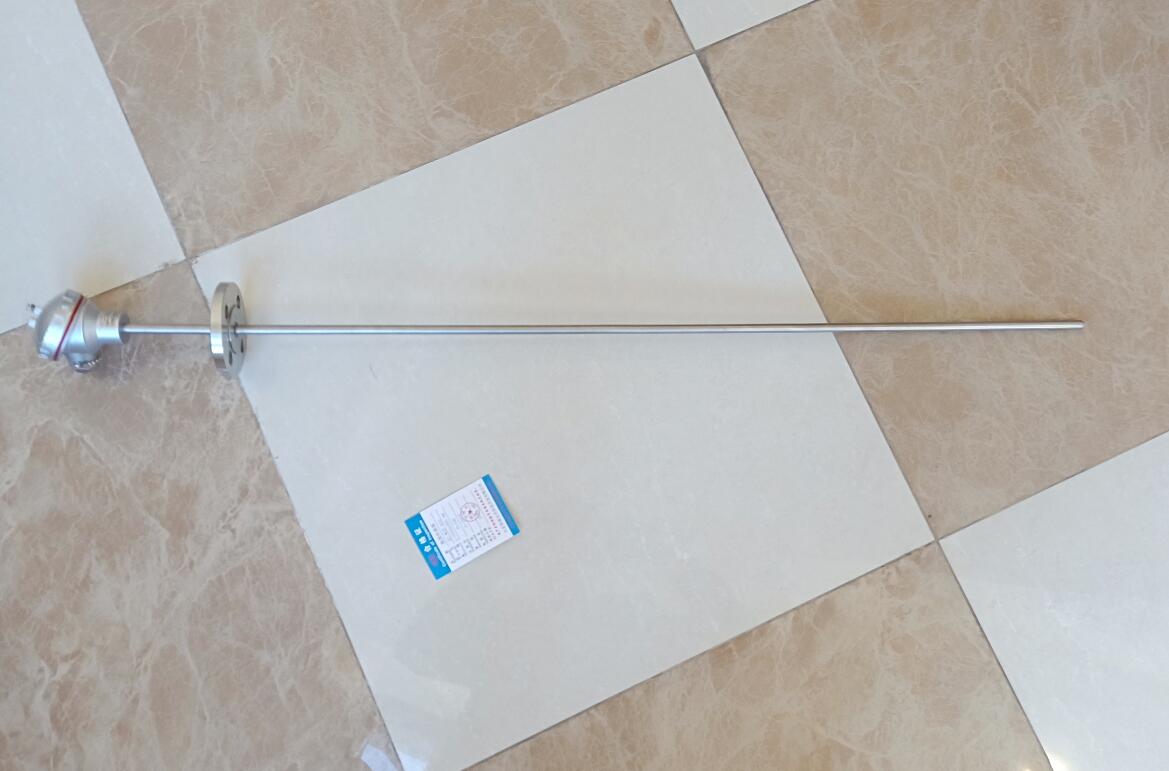

HT-WZP-431

　　如何使用热电偶

　　现场使用和安装热电偶时，应当注意以下事项以保证**测量效果：

　　a、绝缘变差而引入的误差

　　如热电偶绝缘了，保护管和拉线板污垢或盐渣过多致使热电偶极间与炉壁间绝缘不良，在高温下更为严重，这不仅会引起热电势的损耗而且还会引入干扰，由此引起的误差有时可达上百度。

　　b、安装不当引入的误差

　　如热电偶安装的位置及插入深度不能反映炉膛的真实温度等，换句话说，热电偶不应装在太靠近门和加热的地方，插入的深度至少应为保护管直径的8～10倍;热电偶的保护套管与壁间的间隔未填绝热物质致使炉内热溢出或冷空气侵入，因此热电偶保护管和炉壁孔之间的空隙应用耐火泥或石棉绳等绝热物质堵塞以免冷热空气对流而影响测温的准确性;热电偶冷端太靠近炉体使温度超过100℃;热电偶的安装应尽可能避开强磁场和强电场，所以不应把热电偶和动力电缆线装在同一根导管内以免引入干扰造成误差;热电偶不能安装在被测介质很少流动的区域内，当用热电偶测量管内气体温度时，必须使热电偶逆着流速方向安装，而且充分与气体接触。

　　c、热阻误差

　　高温时，如保护管上有一层煤灰，尘埃附在上面，则热阻增加，阻碍热的传导，这时温度示值比被测温度的真值低。因此，应保持热电偶保护管外部的清洁，以减小误差。

　　d、热惰性引入的误差

　　由于热电偶的热惰性使仪表的指示值落后于被测温度的变化，在进行快速测量时这种影响尤为突出。所以应尽可能采用热电极较细、保护管直径较小的热电偶。测温环境许可时，甚至可将保护管取去。由于存在测量滞后，用热电偶检测出的温度波动的振幅较炉温波动的振幅小。测量滞后越大，热电偶波动的振幅就越小，与实际炉温的差别也就越大。当用时间常数大的热电偶测温或控温时，仪表显示的温度虽然波动很小，但实际炉温的波动可能很大。为了准确的测量温度，应当选择时间常数小的热电偶。时间常数与传热系数成反比，与热电偶热端的直径、材料的密度及比热成正比，如要减小时间常数，除增加传热系数以外，***有效的办法是尽量减小热端的尺寸。使用中，通常采用导热性能好的材料，管壁薄、内径小的保护套管。在较精密的温度测量中，使用无保护套管的裸丝热电偶，但热电偶容易损坏，应及时校正及更换。

　　根据北京昊海云天为您解答的方法使用热电偶，不但可以准确得到温度的数值,而且还可节省热电偶的材料消耗,既节省资金又能准确的测量到现场的真实温度，希望可以帮到您。
