K型热电偶补偿导线接反会对测量数据有什么影响会出现什么现象

点击次数:   发布时间:2018-07-10 12:59:45

  工业生产测温中使用热电偶偶尔会出现热电偶补偿导线接反的问题,从而便会产生一定的误差值,这里北京昊海云天帮您分析一下K型热电偶补偿导线接反会对测量数据有什么影响?接反会出现什么现象?

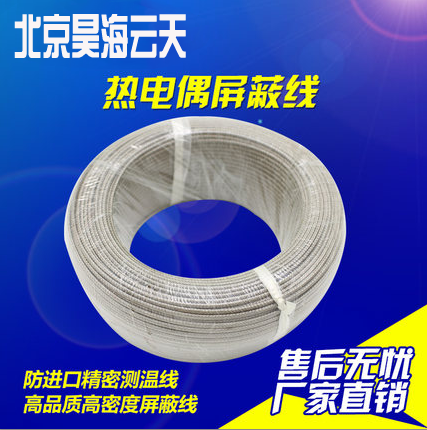

热电偶屏蔽线厂家直销

  K型热电偶补偿导线接反会对测量数据有什么影响?

  假设不慎将镍铬-镍硅热电偶的补偿导线的两根线互相调换接错,工作时热电偶的热端温度为620度,冷端温度为0度,热电极和补偿导线的接点温度为40度,那么由此引起的后果是什么呢?

  下面昊海云天就此问题为您分享:

  补偿导线的极性接错对测温取到反补偿作用;原来是补偿环境温度对0℃的温差;现在接反了就取反作用,即降低实际温度;

  如果分不清补偿导线的分度号和极性;可以将热电偶采用插入一个知道温度的点,通过测量实际输出毫伏值;通过输出毫伏值的正负,必然可以知道其极性;根据毫伏值查对应的温度点,推算出分度号。

  热电偶的补偿导线是在一定温度范围内(包括常温0)具有与所匹配热电偶热电动势相同标称值的一对带有绝缘层的到导线,用他们连接热电偶与测量装置,以补偿它们与热电偶连接处的温度变化所产生的误差。

  也就是说补偿导线也可以产生热电势,其大小等于热电偶与测量装置之间的温差电势。正确使用时,在冷热端温度不变的情况下,随着热电偶与补偿导线连接处的温度变化,热电偶的温差电势增大补偿导线的温差电势减小,
  反之亦然,达到补偿热电偶与测量装置之间的温度变化所产生的影响。

  测量装置测到的是热电偶产生的热电势与补偿导线产生的补偿电势的叠加电势。

  当热电偶与补偿导线连接处的温度高于控制室温度时,补偿导线的补偿电势为正,应该是热电偶产生的热电势【加上】补偿导线产生的补偿电势,接反了相当于加上了一个负值会使指示偏低;

  当热电偶与补偿导线连接处的温度低于控制室温度时,补偿导线的补偿电势为负,应该是热电偶产生的热电势【减去】补偿导线产生的补偿电势,接反了相当于减去了一个负值会使指示偏高;

  当热电偶与补偿导线连接处的温度等于控制室温度时,补偿导线的补偿电势为零,对测量没有影响。

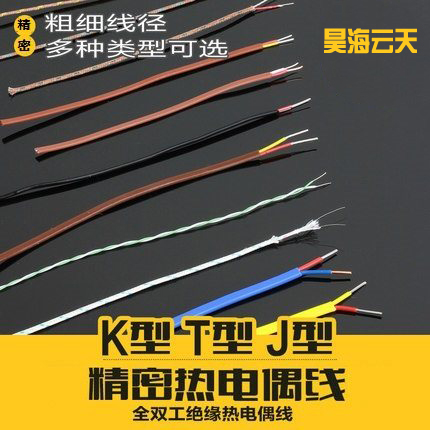

多样的热电偶线成品

  热电偶补偿导线接反了会出现什么现象?

 热偶补偿导线的作用是把热电偶的冷端,移到温度较稳定的操作室去其热电性质在0~100℃范围内,与热电极非常接近。

  热电偶补偿导线正确接法,回路的总路电势E正为,E正=EAB(t)-EAB(to)。如果补偿导线正确接法,相当于在热电偶引出端t/o,

  接了两个与热端电动势方向相反的附加电势,在操作室to处接了一个与热端电动势方向相反的附加热电势方向相同的附加热电势。

  所以当补偿导线接反时,回路的总热电势E反为,E反=EAB(t)-2EAB(t/o)+EAB(to)。则E反-E正=2EAB(to)-2EAB(t/o)。

  可知补偿导线接反时,t/o>to即2EAB(t/o)>2EAB(to),所以测温仪表表指示偏低。to>t/o即2EAB(to)>2 EAB(t/o),所以测温仪表偏高。

以上就是北京昊海云天为您总结的K型热电偶补偿导线接反会对测量数据有什么影响_接反会出现什么现象?热电偶补偿导线还会遇到选型选错的问题,这里北京昊海云天还为您准备了补偿导线选型大全供参考!
