概述

工业用热电偶作为一种温度传感器，通常和显示仪表，记录仪表和电子调节器配套使用。可以直接测量各种生产中从0℃到1800℃范围的液体蒸汽和气体介质以及固体的表面温度。

根据**规定，北京昊海云天生产符合IEC国际标准分度号的铂铑 30－铂铑6、铂铑10－铂、镍铬－镍硅、镍铬－康铜等等的装配式热电偶。

热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
测量范围及允许误差范围

型号	分度号	允差等级
		Ⅰ级		Ⅱ级
		允差值	测温范围℃	允差值	测温范围℃
WRN	K	±1.5℃	-40~+375	±2.5℃	-40~+333
WRN	K	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRM	N	±1.5℃	-40~+375	±2.5℃	-40~+333
WRM	N	±0.004（t）	375~1000	±0.0075（t）	333~1200
WRE	E	±1.5℃	-40~+375	±2.5℃	-40~+333
WRE	E	±0.004（t）	375~800	±0.004（t）	333~900
WRF	J	±1.5℃	-40~+375	±2.5℃	-40~+333
WRF	J	±0.004（t）	375~750	±0.004（t）	333~750
WRC	T	±0.5℃	-40~+125	±1℃	-40~+133
WRC	T	±0.004（t）	125~350	±0.0075（t）	133~350
WRP	S			±2.5℃	0~+600
WRP	S			±0.0025（t）	600~1300
WRQ	R			±2.5℃	0~+600
WRQ	R			±0.0025（t）	600~1300
WRR	B			±2.5℃	0~+600
WRR	B			±0.0025（t）	600~1600

热电偶时间常数

热惰性级别	时间常数（秒）	热惰性级别	时间常数（秒）
Ⅰ	90－180	Ⅲ	10－30
Ⅱ	30－90	Ⅳ	＜10

热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
热电偶***小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）
绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。具有防溅式接线盒的热电偶，当相对温度为93± 3℃ 时，绝缘电阻≥0.5兆欧（电压100V）
高温下的绝缘电阻：热电偶在高温下，其热电极（包括双支式）与保护管以及双支热电极之间的绝缘电阻（按每米计）应大于下表规定的值。

规定的长时间使用温度（℃）	试验温度（℃）	绝缘电阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

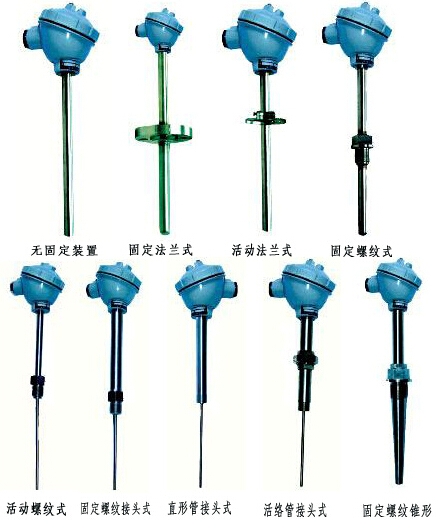

热电偶安装固定方式

注：t为感温元件实测温度值（℃）
WR□□-□□□-□/□-□

WR□	热电偶标准型
1	标记	热电偶类别		分度号
	N	镍铬-镍硅		K
	M	镍铬硅-镍硅		N
	E	镍铬-铜镍		E
	F	铁-铜镍		J
	C	铜-铜镍		T
	P	铂铑10-铂		S
	Q	铂铑13-铂		R
	R	铂铑30-铂铑6		B
	W	钨铼3-钨铼25		WRe3/25
	2	标记	热电偶对数
		1	单支式（可不标记）
		2	双支式
		3	标记	安装固定装置
			1	无固定装置
			2	固定螺纹
			3	活动法兰
			4	固定法兰
			5	活络管接头式
			6	固定螺纹锥形式
			7	直行管接头式
			8	固定螺纹管接头式
			9	活动螺纹管接头式
			4	标记	接线盒形式
				2	防溅式
				3	防水式
				4	隔爆式
				5	标记	保护管直径（mm）
					0	Ф16
					1	Ф20（S/R/B型热电偶为Ф25双层管）
					2	Ф16（高铝管，限用于K、N型热电偶）
					3	Ф25（高铝管，限用于K、N型热电偶）
						特殊说明（直径标明Ф尺寸）
					6	总长L/	mm
						7	插入长度l	mm
						8	标记	隔爆等级
							BT4	ExdiiBT4
							CT4	DiiCT4

如果您对该产品还不是很了解，可以电话咨询我们帮您选型并报价【电话：010-52882318】
