一、概述
小铂铑热电偶工业用装配式热电偶作为测量温度的传感器，通常与显示仪表、记录仪表或计算机等配套使用。可以直接测量各种生产过程中气体、液体、溶体及固体表面的温度。
小铂铑热电偶，WRP-100型小铂铑热电偶采用贵金属高纯铂金为负极，铂铑合金为正极，用于粉末冶金、烧结光亮炉、真空炉、冶炼炉及多种耐火材料，外管材料为刚玉，测量温度为0-1300度。
二、产品标准
符合IEC标准分度号的B、R、S、K、J、T、N及符合我国行业标准（JB/T9497-2002）的各类装配式热电偶。

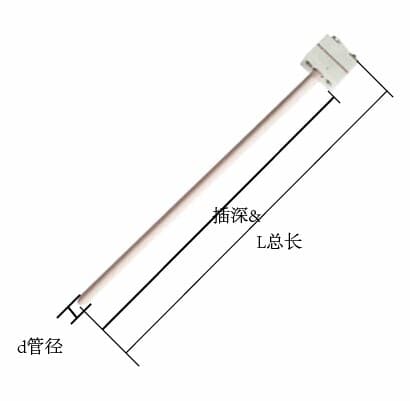

三、型号及规格
型 号 |
分 度 号 |
测温范围℃ |
保护管材料 |
瓷管 |
总长 |
插深 |
WRP-100 |
S |
0-1300 |
刚玉 |
Φ7 |
252 |
225 |
327 |
300 |
202 |
175 |
四、工作原理：
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端叫参比端。当测量和参比端存在温差时，就会在回路时产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电动势的对应温度值。
热电偶的热电动热势将随着测量端温度升高面增长，热电动热势的大小只和热电偶导体材质以及两端温差有关、和热电极的长度、直径无关。
装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电太组成基本结构，或配以各安装固定装置组成。
五、型号表示：
W |
R |
规格 |
内容 |
|
|
|
R |
|
铂铑30-铂铑6 |
P |
|
铂铑10-铂 |
N |
|
镍铬-镍硅 |
E |
|
镍铬-铜镍（镍铬-康铜） |
热
电
偶
材
料 |
- |
1 |
无固定装置式 |
|
|
2 |
固定螺纹式 |
3 |
活动式法兰 |
4 |
固定法兰式 |
5 |
活动法兰角尺形式 |
6 |
固定螺纹锥形保护管式 |
安装固定形式 |
3 |
|
防水式 |
4 |
|
隔爆式 |
接线盒形式 |
0 |
|
Φ16mm保护管 |
1 |
|
Φ25mm保护管（双层套管） |
2 |
|
Φ16mm高铝质管（单层套管） |
3 |
|
Φ20mm高铝质管 |
设计序号 |
不锈钢 |
|
W |
R |
□ |
- |
□ |
□ |
□ |
B |
|
六、订货需知：
1、注明热电偶型号、分度号、使用温度。
2、热电偶保护管直径、长度、材质。
3、紧固件、法兰装置，提供尺寸。
☆安装形式：一般为无固定装置，但也可以做成法兰或螺纹固定式的。
