热电偶测温为什么要带冷端温度补偿？

　　热电偶测温为什么要带冷端温度补偿?

　　答:因为分度表上，冷端的温度为零摄氏度。测量现场冷端温度一般不是零摄氏度，所以要进行冷端补偿。

        热电偶冷端补偿介绍：

　　理论上热电偶测量是以冷端在零度为标准测量的,然而，通常测量时仪表是处于室温之下的，由于冷端不为零度，造成热电势差减小，使测量不准，出现错误。所做的补偿措施就是冷端温度补偿 .

　　热电偶测量温度时要求其冷端(测量端为热端，通过引线与测量电路连接的端称为冷端)的温度保持不变，其热电势大小才与测量温度呈一定的比例关系。若测量时，冷端的(环境)温度变化，将影响严重测量的准确性。在冷端采取一定措施补偿由于冷端温度变化造成的影响称为热电偶的冷端补偿。

　　热电偶的冷端补偿通常采用在冷端串联一个由热电阻构成的电桥。电桥的三个桥臂为标准电阻，另外有一个桥臂由(铜)热电阻构成。当冷端温度变化(比如升高)，热电偶产生的热电势也将变化(减小)，而此时串联电桥中的热电阻阻值也将变化并使电桥两端的电压也发生变化(升高)。如果参数选择得好且接线正确，电桥产生的电压正好与热电势随温度变化而变化的量相等，整个热电偶测量回路的总输出电压(电势)正好真实反映了所测量的温度值。

　　1.冷端恒温法

　　一般热电偶定标时冷端温度以0℃为标准。因此，常常将冷端置于冰水混合物中，使其温度保持为恒定的0℃。在实验室条件下，通常把冷端放在盛有绝缘油的试管中，然后再将其放入装满冰水混合物的保温容器中，是冷端保持0℃。

　　2.冷端温度校正法

　　由于热电偶的温度分度表是在冷端温度保持在0℃的情况下得到的，与它配套使用的测量电路或显示仪表又是根据这一关系曲线进行刻度的，因此冷端温度不等于0℃时，就需对仪表指示值加以修正。如冷端温度高于0℃，但恒定于t0℃,则测得的热电势要小于该热电偶的分度值，为求得真实温度，可利用中间温度法则，即用下式进行修正：E(t,0)= E(t,t1)+ E(t1,0)

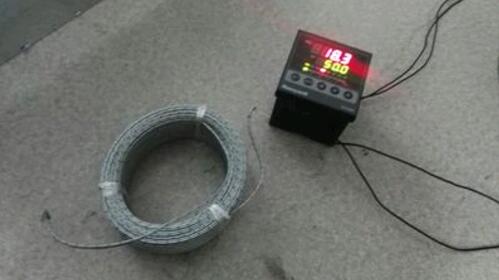

　　3.补偿导线法

　　为了使热电偶冷端温度保持恒定(**为0℃)，可将热电偶做的很长，使冷端远离工作端，并连同测量仪表一起放置到恒温或温度波动比较小的地方。但这种方法使安装使用不方便，而且可能耗费许多贵重的金属材料。因此，一般使用一种称为补偿导线的连接线将热电偶冷端延伸出来。这种导线在一定温度范围内(0～150℃)具有和所连接的热电偶相同的热电性能，若是用廉价金属制成的热电偶，则可用其本身的材料作为补偿导线，将冷端延伸到温度恒定的地方。

　　补偿导线在使用中注意事项:

　　(1)补偿导线的选择

　　补偿导线一定要根据所使用的热电偶种类和所使用的场合进行正确选择。例如,k型偶应该选择k型偶的补偿导线,根据使用场合,选择工作温度范围。通常kx工作温度为-20～100℃,宽范围的为-25～200℃。普通级误差为±2.5℃,精密级为±1.5℃。

　　(2)接点连接

　　与热电偶接线端2个接点尽可能近一点,尽量保持2个接点温度一致。与仪表接线端连接处尽可能温度一致,仪表柜有风扇的地方,接点处要保护不要使得风扇直吹到接点。

　　(3)使用长度

　　因为热电偶的信号很低,为微伏级,如果使用的距离过长,信号的衰减和环境中强电的干扰偶合,足可以使热电偶的信号失真,造成测量和控制温度不准确,在控制中严重时会产生温度波动。
　　根据我们的经验,通常使用热电偶补偿导线的长度控制在15米内比较好,如果超过15米,建议使用温度变送器进行传送信号。温度变送器是将温度对应的电势值转换成直流电流传送,抗干扰强。

　　(4)布线

　　补偿导线布线一定要远离动力线和干扰源。在避免不了穿越的地方,也尽可能采用交叉方式,不要平行。

　　(5)屏蔽补偿导线

　　为了提高热电偶连接线的抗干扰性,可以采用屏蔽补偿导线。对于现场干扰源较多的场合,效果较好。但是一定要将屏蔽层严格接地,否则屏蔽层不仅没有起到屏蔽的作用,反而增强干扰。

　　4.补偿电桥法

　　补偿电桥法是利用不平衡电桥产生的电势来补偿热电偶因冷端温度变化而引起的热电势变化值。补偿电桥现已标准化。

　　不平衡电桥(即补偿电桥)是由电阻R1、R2、R3和RCu组成。

　　其中R1=R2=R3=1 ;Rs是用温度系数很小的锰铜丝绕制而成的;RCu是有温度系数较大的铜线绕制而成的补偿电阻，0℃时，RCu=1 ;Rs的值可根据所选电偶的类型计算确定。

　　此桥串联在热电偶测量回路中，热电偶冷端与电阻RCu感受相同的温度，在某一温度下(通常取0℃)调整电桥平衡，使R1=R2=R3=RCu。

　　当冷端温度变化时，RCu随温度改变，破坏了电桥平衡，产生一不平衡电压△U，此电压则与热电势相叠加，一起送入测量仪表。

　　适当选择Rs的数值，可是电桥产生的不平衡电压△U在一定温度范围内基本上能补偿由于冷端温度变化而引起的热电势变化值。

　　这样，当冷端温度有一定变化时，仪表仍然可给出正确的温度示值。
