【热电偶规格型号】这样选择才是正确的

点击次数:   发布时间:

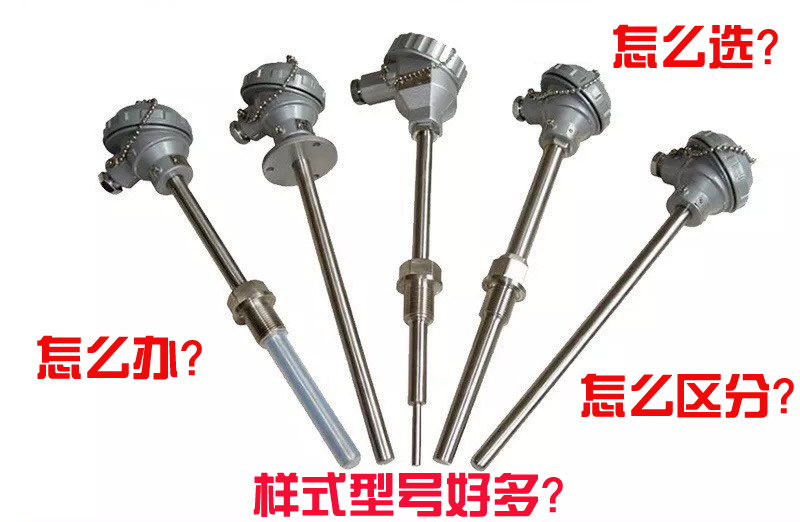

  热电偶规格型号多样图

  热电偶在工业使用中规格型号多样,如何选择才能正确的选择现场合适的热电偶呢?下面北京昊海云天告诉你,这样选择才是最正确的!

  现场首先要通过自己的使用环境,需要测量的温度范围来选择适合自己使用的热电偶。规格尺寸方面,所有的热电偶基本都是可以定做规格尺寸的。

  下面是几种最常见的热电偶型号规格:

  1、K型热电偶镍铬(镍硅(镍铝)热电偶)K型热电偶是抗氧化性较强的贱金属热电偶,可测量0~1300℃的介质温度,适宜在氧化性及惰性气体中连续使用,短期使用温度为1200℃,长期使用温度为1000℃,其热电势与温度的关系近似线性,是目前用量最大的热电偶。然而,它不适宜在真空、含硫、含碳气氛及氧化还原交替的气氛下裸丝使用;当氧分压较低时,镍铬极中的铬将择优氧化,使热电势发生很大变化,但金属气体对其影响较小,因此,多采用金属制保护管。

  K型热电偶缺点:

  (1)热电势的高温稳定性较N型热电偶及贵重金属热电偶差,在较高温度下(例如超过1000℃)往往因氧化而损坏;

  (2)在250~500℃范围内短期热循环稳定性不好,即在同一温度点,在升温降温过程中,其热电势示值不一样,其差值可达2~3℃;

  (3)其负极在150~200℃范围内要发生磁性转变,致使在室温至230℃范围内分度值往往偏离分度表,尤其是在磁场中使用时往往出现与时间无关的热电势干扰;

  (4)长期处于高通量中系统辐照环境下,由于负极中的锰(Mn)、钴(Co)等元素发生蜕变,使其稳定性欠佳,致使热电势发生较大变化。

  2、S型热电偶(铂铑10-铂热电偶)该热电偶的正极成份为含铑10%的铂铑合金,负极为纯铂。

  其特点是:

  (1)热电性能稳定、抗氧化性强、宜在氧化性气氛中连续使用、长期使用温度可达1300℃,超达1400℃时,即使在空气中、纯铂丝也将会再结晶,使晶粒粗大而断裂;

  (2)精度高,在所有热电偶中准确度等级最高,通常用作标准或测量较高温度;

  (3)使用范围较广,均匀性及互换性好;

  (4)主要缺点有:微分热电势较小,因而灵敏度较低;价格较贵,机械强度低,不适宜在还原性气氛或有金属蒸汽的条件下使用。

  3、E型热电偶(镍铬-铜镍[康铜]热电偶)E型热电偶为一种较新产品,正极为镍铬合金,负极为铜镍合金(康铜)。

  其最大特点是在常用的热电偶中,其热电势最大,即灵敏度最高;它的应用范围虽不及K型偶广泛,但在要求灵敏度高、热导率低、可容许大电阻的条件下,常常被选用;使用中的限制条件与K型相同,但对于含有较高湿度气氛的腐蚀不很敏感。

  4、N型热电偶(镍铬硅-镍硅热电偶)该热电偶的主要特点:在1300℃以下调温抗氧化能力强,长期稳定性及短期热循环复现性好,耐核辐射及耐低温性能好,另外,在400~1300℃范围内,N型热电偶的热电特性的线性比K型偶要好;但在低温范围内(-200~400℃)的非线性误差较大,同时,材料较硬难于加工。

  5、J型热电偶(铁-康铜热电偶)J 型热电偶:该热电偶的正极为纯铁,负极为康铜(铜镍合金),具特点是价格便宜,适用于真空氧化的还原或惰性气氛中,温度范围从-200~800℃,但常用温度只在500℃以下,因为超过这个温度后,铁热电极的氧化速率加快,如采用粗线径的丝材,尚可在高温中使用且有较长的寿命;该热电偶能耐氢气(H2)及一氧化碳(CO)气体腐蚀,但不能在高温(例如500℃)含硫(S)的气氛中使用。

  6、T型热电偶(铜-铜镍热电偶)T型热电电偶:该热电偶的正极为纯铜,负极为铜镍合金(也称康铜),其主要特点是:在贱金属热电偶中,它的准确度最高、热电极的均匀性好;它的使用温度是-200~350℃,因铜热电极易氧化,并且氧化膜易脱落,故在氧化性气氛中使用时,一般不能超过300℃,在-200~300℃范围内,它们灵敏度比较高,铜-康铜热电偶还有一个特点是价格便宜,是常用几种定型产品中最便宜的一种。

  7、R型热电偶(铂铑13-铂热电偶)该热电偶的正极为含13%的铂铑合金,负极为纯铂,同S 型相比,它的电势率大15%左右,其它性能几乎相同,该种热电偶在日本产业界,作为高温热电偶用得最多,而在中国,则用得较少。

  综上所述,以上这几种都是最常用的热电偶,工业使用上选择自己对应的热电偶以及所需对应热电偶才能更好的测量现场使用温度,这样选择热电偶规格型号才是最正确的方法! 【热电偶选型咨询 010-52882318】

如果您对所需的产品不是很了解可以咨询我们帮您选型订做!电话:010-52882318/52882319 传真:010-81500181
